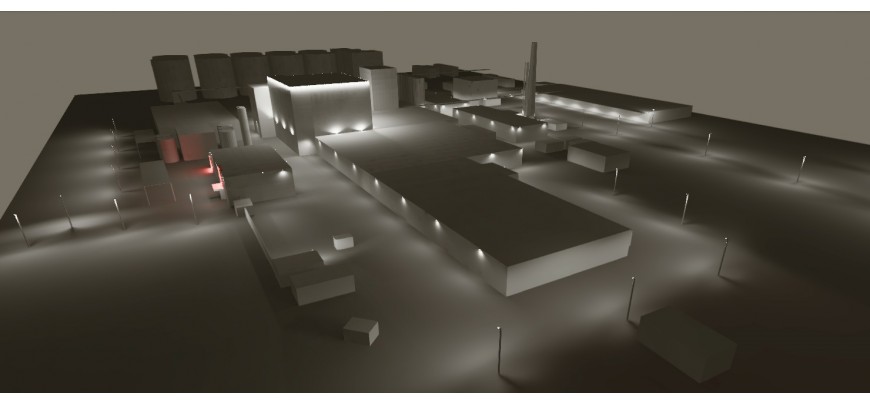

Светотехнический расчет для бизнеса

Светотехнический расчет для бизнеса

2098

Правильно организованное освещение экономит финансы, бережет здоровье, снижает утомляемость и повышает работоспособность, что увеличивает эффективность любой бизнес деятельности.

Что такое проект освещенности?

На стадии расчета финансовых затрат, касаемых покупки и монтажа светильников, проект освещенности позволяет смоделировать освещенность на объекте с погрешностью до 5%. Такая точность создает возможность организовать световую среду, которая обеспечит светотехническую эффективность наружного и/или внутреннего искусственного света с учетом назначения помещения/открытого пространства, требований физиологии зрения, гигиены труда и техники безопасности. Как правило, такой проект состоит из двух частей: светотехнической и электрической.

В светотехнической части, в зависимости от вида системы освещения, рассчитывается тип и угол направленности светового потока осветительных приборов, количество, высота и план размещения светильников.

Электрическая, основываясь на светотехнических расчетах, определяет необходимую мощность электрической нагрузки, которая складывается из мощности источников света, выбранных для освещения помещения. Что, в свою очередь, позволяет спроектировать все электрические цепи, на кабеле оптимального сечения, избегая переплаты за более толстый (многожильный) кабель.

Основные критерии выбора светильников

В зависимости от назначения помещения, характера производимых работ, размеров уличного или дорожного пространства осветительные приборы подбирают в соответствии с определенными критериями:

1.   По конструктивному исполнению:

  • открытые источники света, когда лампа не закрыта от окружающей среды;
  • защищенные источники света, когда лампа защищена от механических повреждений;
  • закрытые источники света, когда лампа защищена от проникновения крупных частиц пыли и механических повреждений;
  • пыленепроницаемые источники света, когда лампа защищена от проникновения тонкой пыли;
  • влагозащищенные источники света, когда лампа защищена от воздействия влаги и атмосферных осадков;
  • взрывозащищенные источники света, когда лампа закрыта от окружающей среды – в случае ее взрыва осколки остаются внутри светильника.

2.   По степени защиты осветительного прибора от проникновения во внутрь инородных тел и воды. Cтепень защиты оболочки светильника указывается в соответствии с международной системой IP (International Protection).

3.   По светораспределению, то есть по распределению светового потока в пространстве с учетом отражения стен, потолков и пола посредством изменения КСС – кривой силы света.

4.   По ослепленности – при выборе светильника следует учитывать возможность возникновения от источника света слепящего (бликового) эффекта (UGR).

5.   По экономичности – основным критерием экономичности является минимум понесенных закупочных и последующих эксплуатационных затрат. Основной составляющей годовых эксплуатационных расходов являются затраты на электроэнергию, поэтому, чем выше энергоэффективность и срок службы источника света, тем экономичнее светильник.

Выбирая источник света для осветительного прибора, стоит ориентироваться не только на цену, но и на его эксплуатационные возможности. Следует помнить, что после установки в светильник у всех газоразрядных ламп происходит снижение светопотока за счет потерь на отражателе и далее в процессе эксплуатации. К тому же срабатываемое при включении светильника ПРА (пускорегулирующего аппарата) увеличивает реальную потребляемую мощность осветительного прибора на 20-30% от заявленной в паспорте. Подобных недостатков лишены светодиодные светильники, не имеющие ПРА и проблем с потерей светопотока в период всего срока службы.

Зачем нужен светотехнический расчет?

Освещение дорог, улиц, промышленных, коммерческих, административных и офисных помещений, требует грамотного светотехнического расчета, позволяющего соблюсти стандарты норм освещенности, установленные требованиям ГОСТ (СП) и СанПиН. Расчет освещенности обеспечивает создание безопасного и качественного света как на открытых пространствах, так и внутри зданий: на рабочих местах и в помещениях в целом.

Нормы и правила организации уличного и дорожного освещения определяет ГОСТ Р 58107.1-2018 «Освещение автомобильных дорог общего пользования». Соблюдение требований стандарта носит обязательный характер, так как даже небольшое его нарушение вызовет рост ДТП.

Для каждого помещения, где пребывают люди, выделены разряды зрительной работы, которым соответствуют определенные уровни освещенности. Типовые требования указаны в СП 52.13330.2016 «Естественное и искусственное освещение».

Благодаря светотехническому расчету имеется возможность:

определить количество, мощность и тип источников света, обеспечивающих требуемую освещенность в пространстве/помещении/на рабочей поверхности;

для действующей системы электропитания подобрать необходимое количество новых/современных светильников, с одновременным расчетом освещенности в любой точке поверхности помещения/пространства;

рассчитать качественные показатели системы освещения: равномерность светораспределения, показатели ослепленности, зрительного дискомфорта и т.д.

Светотехнический расчет позволяет избежать ошибок в организации системы освещения, для исправления которых потребуются дополнительные финансовые средства. Особенно это касается новых, перепрофилируемых или модернизируемых объектов, где неправильный подбор количества и типов светильников, а также неточность их установки может привести к тому, что при наличии у осветительных приборов достаточной мощности и светового потока для полноценного и безопасного рабочего процесса или уличного/дорожного движения света может и не хватить.

В связи с этим необходимо учитывать, что освещение пустого помещения/пространства и освещение помещения/пространства, где установлено какое-либо оборудование или объекты имеют разительные отличия.

1.   Освещенность в пустом помещении:

2.   Освещенность в том же помещении после установки складского оборудования без изменения количества и светотехнических характеристик светильников:

3.   Проект освещения складского помещения с установкой светильников с измененной КСС (кривой силы света) для фокусировки светового потока на межстеллажное пространство.

Как видно из примера, довольно сложно самостоятельно подобрать оптимальные по типу и КСС источники света, а также угадать с нужным распределением уровней освещенности, при этом ни разу не ошибившись и не превысив финансы. Грамотно рассчитанная высота установки и КСС осветительного прибора, как например, при использовании узкой линзы на большой высоте или широкой линзы в узких проходах снижает финансовые затраты, позволяя создать равномерный свет во всем помещении.

Ситуации, когда следует делать светотехнический расчет

  Если объект большой или сложный, как например:

  • складской ангар, где организовано стеллажное, напольное или насыпное (песок, пшеница) хранение, имеются места обработки грузов, присутствует мелкий шрифт на товарных бирках;
  • торгово-выставочный центр с высокими пролетами, где расположено множество торговых залов, переходных галерей и мест отдыха, требующих разной степени освещенности;
  • промышленный или производственный цех, где наряду с высокими потолками имеются движущиеся механизмы и проч.
  • открытые парковки, промышленно-строительные зоны, спортивные сооружения и т.д.

В этом случае расчет проекта освещения позволяет определить не только количество и тип осветительных приборов необходимых для создания общего, местного (рабочего), зонального (акцентного) и охранного освещения, а также места и высоту их установки.

  Если объект простой, такой как:

  • небольшой офис;
  • учебные классы и аудитории;
  • административное помещение;
  • торговая точка или магазин и т.п.

Проведение светотехнического расчета позволит сэкономить на закупке светильников, за счет установки малого числа источников света с повышенной светоотдачей, что улучшит качество освещения и повысит работоспособность.

  При организации системы аварийного освещения с использованием:

  • функциональных светильников, работающих в обычном и аварийном режимах;
  • стандартных аварийных светильников.

Расчет освещения определит тип и необходимое количество аварийных светильников, а также оптимальные места их установки, что поможет в момент возникновения чрезвычайной ситуации предотвратить панику и обеспечить безопасную эвакуацию людей.


Если вашей компании необходимо создать новую, изменить или улучшить существующую системы внутреннего или наружного искусственного освещения, специалисты интернет-магазина «Много-ламп» готовы произвести бесплатный светотехнический расчет для вашего бизнеса.

Для заказа расчета отправьте на электронную почту sale@mnogo-lamp.ru необходимые данные по объекту:

назначение помещения или территории (склад, офис, производственная зона, парковка, открытая территория и т.д.);

размер помещения (ДхШхВ) или площадь территории (ДхШ);

нахождение дополнительных препятствий (бетонные потолочные перекрытия, наличие механизмов, стеллажей, близко расположенных жилых домов, производственных зданий и т.д.);

фото или видео объекта (по возможности);

указание необходимости сохранения или возможности изменения старой схемы электрической проводки (если нужно заменить существующие светильники без изменения точек монтажа, следует прислать план расположения существующих светильников).

11 Августа, 2022
